Schocksensor ASPION G-Log - Funktionen Datenlogger

3-Achsen Beschleunigungs- und Temperatursensor

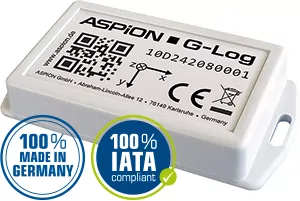

Der ASPION G-Log Schocksensor dient der Transportüberwachung von Waren und Gütern. Die Sensoren zeichnen Erschütterungen, Stöße und Temperaturdaten nach dem Ereignisprinzip auf. Ein eingebauter 3-Achsen-Beschleunigungssensor mit bis zu ± 24 g je Achse sowie ein ebenfalls integrierter Temperatursensor ermöglichen die lückenlose Aufzeichnung von Messwerten, die unter beziehungsweise über einem vordefinierten Schwellenwert liegen. Die G-Log Schocksensoren können mehrfach für verschiedene Transporte eingesetzt werden und sind daher besonders kosteneffektiv. Jeder Sensor ist mit einer eindeutigen ID versehen, die auf dem Gehäuse vermerkt und zusätzlich im Barcode hinterlegt ist.

Einfachste Handhabung mit ergonomischer PC-Software & Smartphone-App

Mittels der im Lieferumfang enthaltenen, leicht zugänglichen PC-Software ASPION G-Log Manager werden die gewünschten Schwellenwerte konfiguriert, verwaltet und per USB-Kartenleser auf die Sensoren übertragen. Die Datenübertragung erfolgt dabei kabellos über Near Field Communication (NFC). Für das einfache und bequeme Auslesen der gespeicherten Daten aus dem Sensor steht zusätzlich die ASPION G-Log App zur Verfügung. Die in der App gespeicherten Daten werden einfach und schnell per E-Mail versendet – oder automatisch samt Standortinformation in einen Cloud-Speicher übermittelt. Die weitere Auswertung der Daten und deren Verarbeitung erfolgt in der PC-Software ASPION G-Log Manager. Ein zeitgesteuerter Start und wahlweise Stopp, die Überprüfung der Batteriekapazität, Auswertungen mit wählbarer Zeitzone und Lagevisualisierung oder der Export als PDF-Bericht und Excelformat sind mit einem Mausklick erledigt.

ASPION G-Log - Komponenten für die Transportüberwachung mit dem Schocksensor

Komponenten ASPION G-Log

ASPION G-Log setzt sich zusammen aus: Sensor, USB-Kartenleser zur

Datenübertragung per NFC, PC-Software und Smartphone-App.

Sensor beschreiben

Stellen Sie jeden Sensor individuell für Ihre Bedürfnisse ein:

Schwellenwerte, Start und Stopp der Aufzeichnung, Transportdauer, ...

Profile verwalten

Mit Hilfe von Profilen verwalten Sie Einstellungen

für Ihre verschiedenartigen Transporte bzw. Objekte.

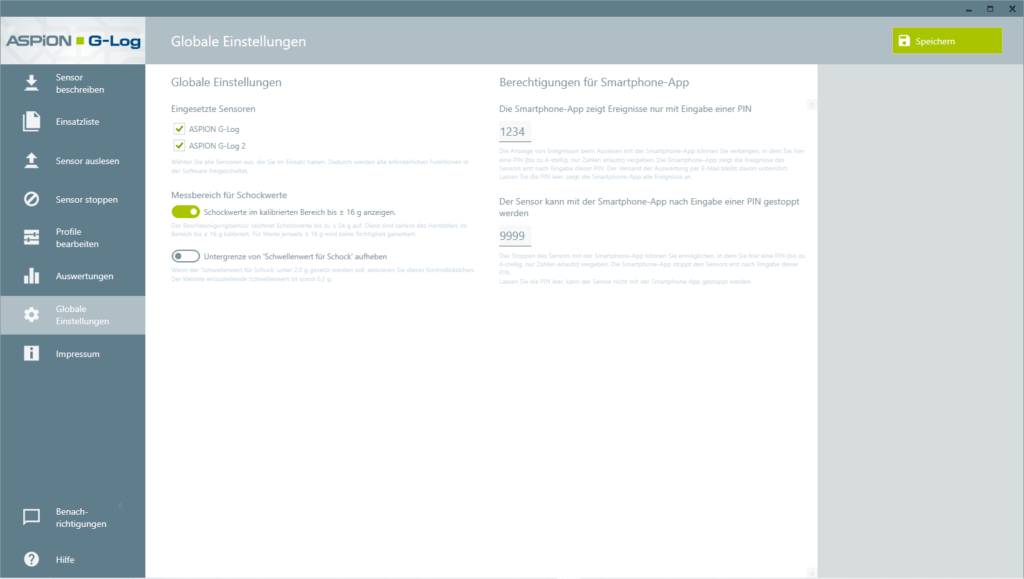

Messbereich und PIN-Schutz

Mit globalen Einstellungen legen Sie den Anzeigebereich bis ±16 g oder ±24 g fest.

Mit dem PIN-Schutz steuern Sie die Anzeige beim Auslesen mit der App.

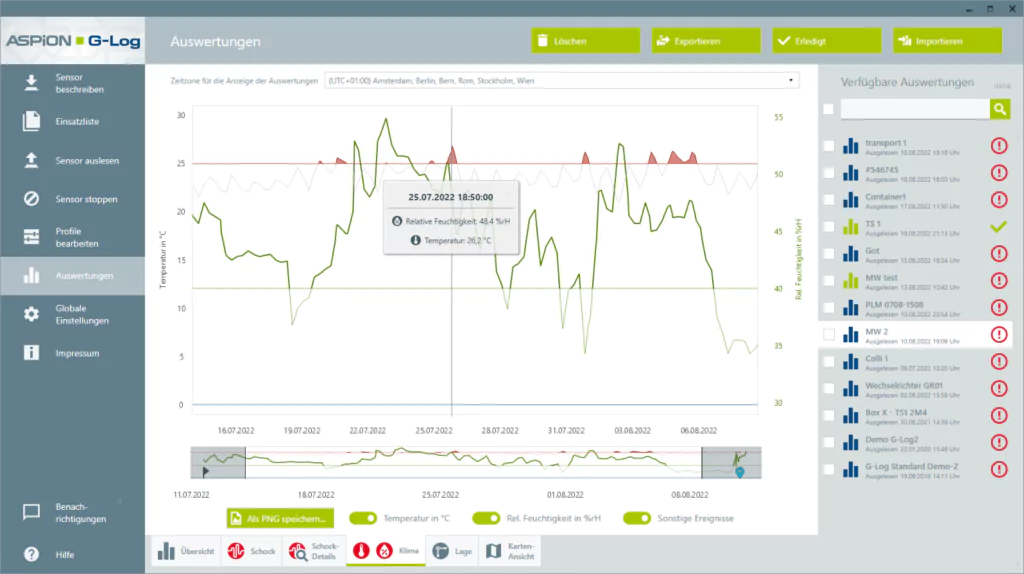

Auswertungen

Schock- und Temperaturereignisse haben Sie stets im Überblick:

Alle 3 Achsen, Datum & Uhrzeit und wählbare Zeitzone.

Schockdetails

Den allerersten Schock und weitere acht höchste Schocks

sehen Sie im detaillierten Verlauf auf Millisekundenebene.

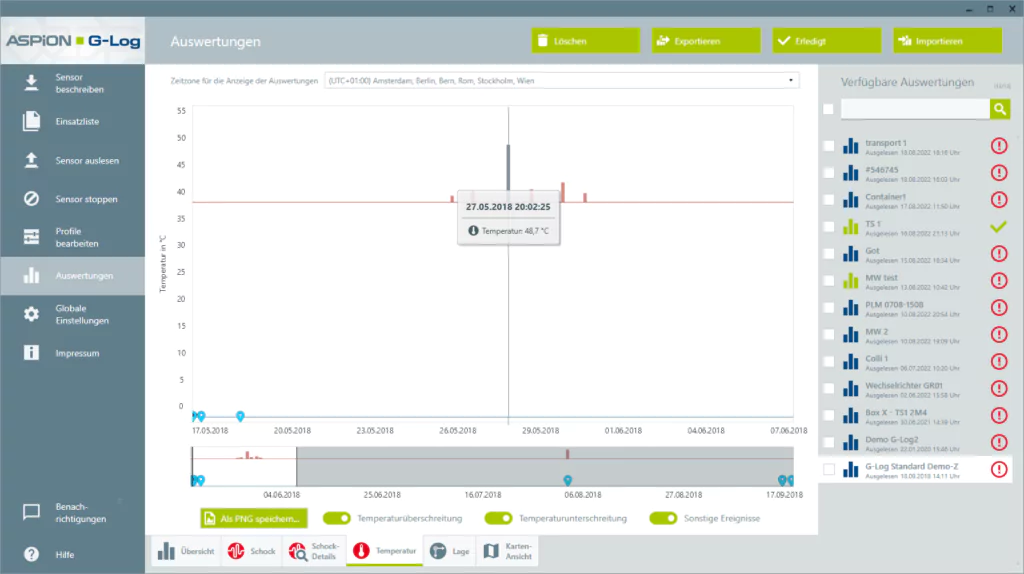

Temperaturauswertung

Mit der Festlegung eines erlaubten Temperaturbereichs

erhalten Sie Informationen bei Über- oder Unterschreitung.

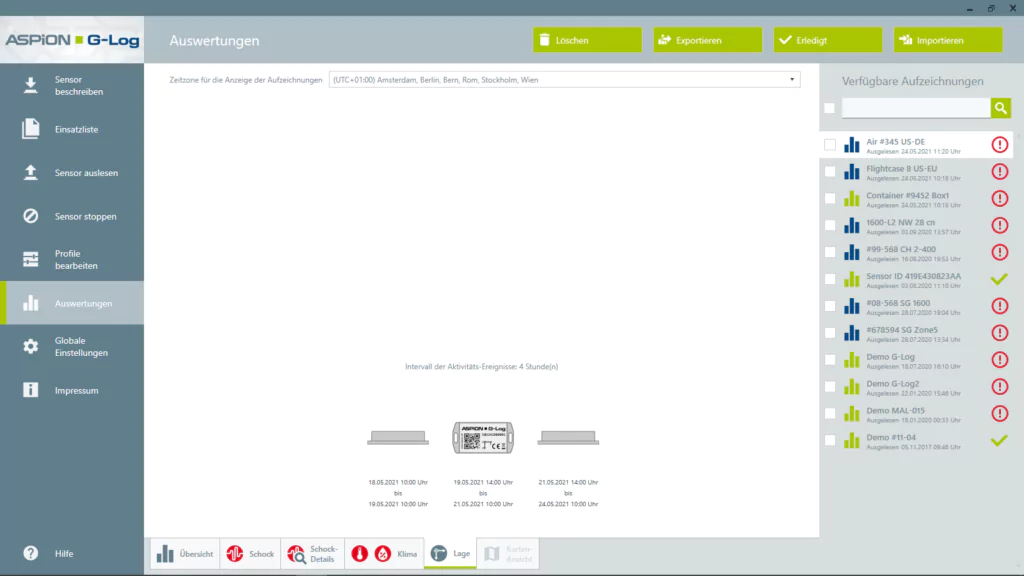

Lage-Visualisierung

Verändert sich die Lage eines montierten Sensors, so wird dies in

den sechs Hauptrichtungen bei der Auswertung visualisiert.

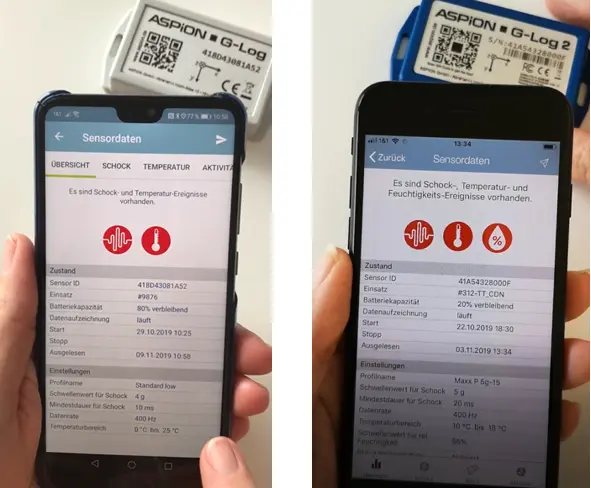

Auslesen mit Smartphone App

Den Sensor lesen Sie einfach und schnell direkt mit einem

NFC-fähigen Smartphone (Android und iOS) aus.

Anzeige mit und ohne PIN-Schutz

Auf einen Blick sehen Sie, ob kritische Schock- oder Temperatur-Ereignisse

aufgetreten sind. Ist ein PIN-Schutz vergeben, bleiben Details verborgen.

Auswertungen

Alle Schock- oder Temperatur-Ereignisse sehen Sie tabellarisch (ohne PIN-Schutz).

Die gesamte Auswertung versenden Sie direkt aus der App per E-Mail.

Menü und Listenansicht

Im Menü treffen Sie verschiedene Einstellungen. Die Listenansicht

gibt einen Überblick über die ausgelesenen Sensoren.

In YouTube ansehen: Funktionsweise des ASPION G-Log Schocksensor

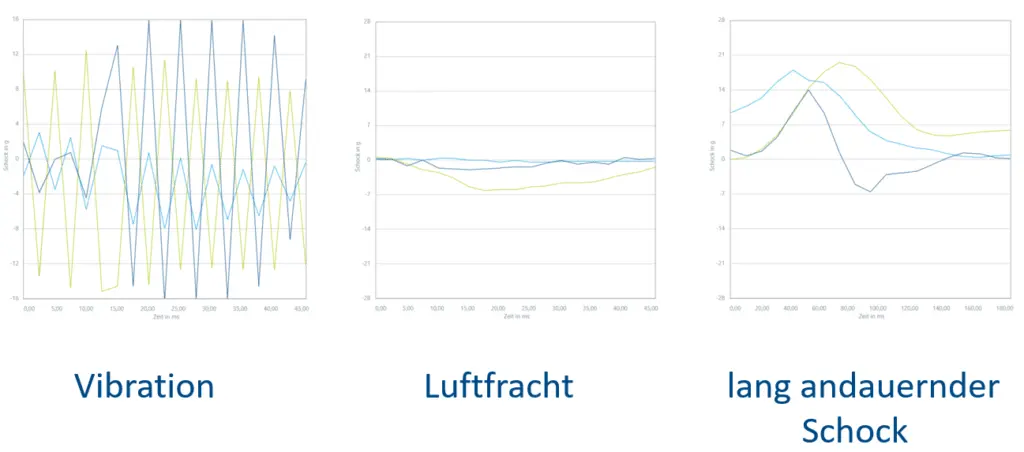

Aussagekräftige Details auf Millisekundenebene

Wesentlich für die Auswertungen und Interpretation im Schadensfall sind die Daten eines Schockereignisses im Detail. Hierbei zeichnet der Sensor den zeitlichen Verlauf eines Stoßes aller drei Achsen auf Millisekundenebene auf. Dieser Ausschnitt von insgesamt 19 Werten dient der exakten Analyse des Verlaufs, lässt Schlüsse auf die Auswirkungen zu und kann wesentlich zur Beurteilung im Schadensfall beitragen. Insgesamt speichert ein Sensor dauerhaft den allerersten sowie die weiteren acht höchsten Schockereignisse in dieser Granularität.

Ausführungen: Standard und witterungsbeständig

Die Schocksensoren sind aktuell in zwei Ausführungen verfügbar. Der klassische ASPION G-Log Datenlogger ist in einem kleinen, kompakten Gehäuse (Schutzart IP 50) verbaut und eignet sich vorrangig für den Einsatz innerhalb einer Transportverpackung. Bei diesen Sensoren können die Batterien durch uns als Hersteller gewechselt werden, was die Lebensdauer deutlich verlängert.

Der ASPION G-Log Waterproof ist für den Einsatz in anspruchsvollen Umgebungen konzipiert. Die wasserdichte Ausführung mit Verguss (Schutzart IP 65) ermöglicht den Einsatz im Außenbereich. Der Datenlogger ist sowohl gegen Wasser als auch Staub geschützt. Bauseits bedingt lässt sich die Batterie bei diesen Schocksensoren nicht austauschen.
